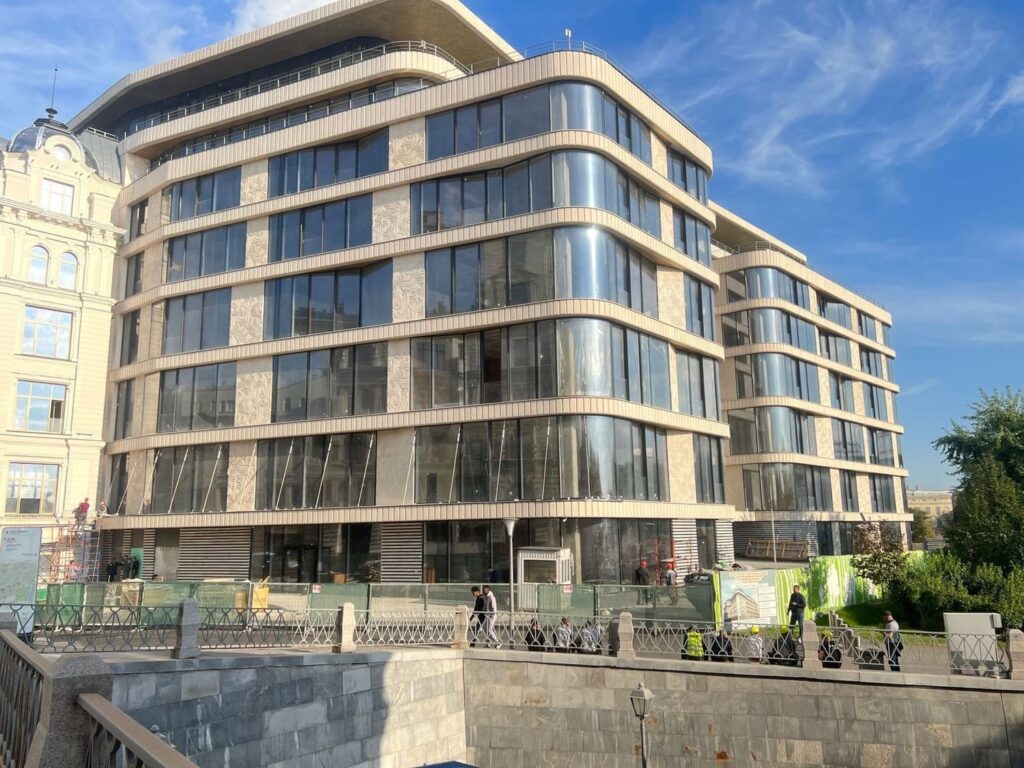

Перед компанией ДИПИ КС была поставлена спроектировать и смонтировать систему кондиционирования в апартаментах топ уровня. Проект охватывал оснащение четырех апартаментов в историческом центре Москвы системами вентиляции, кондиционирования и увлажнения. Тип объекта и задание от заказчика сочетало высокие требования к комфорту, энергоэффективности и бесшумности, что потребовало не только точных расчетов, но и нестандартных технических решений.
Особенность работы заключалась в необходимости интеграции инженерных систем в уже существующие архитектурные решения, включая подвесные потолки, скрытые ниши и дизайнерские элементы интерьера. Каждое помещение — от гостиной до технических зон — требовало индивидуального подхода к воздухообмену и температурному контролю.
Ключевые вызовы и инновационные решения
1. Дизайн и функциональность: скрытые системы без компромиссов
- Невидимые воздухораспределители
Вместо стандартных решеток были выбраны щелевые диффузоры Invisiline и кастомные модели с живым сечением не менее 50%. Это позволило сохранить лаконичность интерьера, избежав визуального «захламления» потолков и стен. - Техническая сложность: расчет сечения и расположения диффузоров так, чтобы обеспечить равномерный поток без сквозняков, особенно в зонах с высокими потолками (до 3,8 м).
- Гибкие воздуховоды с шумоизоляцией
Основные магистрали выполнены из оцинкованной стали (толщина 0,55–0,7 мм), а подключение к решеткам — через гибкие шумопоглощающие участки. Это минимизировало вибрацию и гул, критичный для спален и зон отдыха.
2. Мультизональное кондиционирование: точный климат-контроль
- 3-трубная VRV-система Toshiba
Проект включает 19 внутренних блоков (канальные, настенные) с раздельным управлением. Например: - Гостиная: комбинация приточной вентиляции (520 м³/ч) и канального охлаждения с разделением потоков внутри адаптеров.
- Спальни: настенные блоки с низким уровнем шума (до 19 дБ) и ночным режимом.
- Технические зоны: канальные блоки с повышенной производительностью.
- Особенность монтажа
Фреоновые трассы проложены в штробах и за подвесными потолками с двойной изоляцией (K-Flex ST), что исключает теплопотери и конденсат. Для обслуживания предусмотрены ревизионные люки с дизайнерскими панелями.
3. Увлажнение: «умная» система с самоочисткой
- Кольцевая схема Buhler-AHS
Вода проходит двухступенчатую УФ-стерилизацию перед подачей в форсунки. Ключевые особенности: - Автоматические промывки: ежедневная очистка магистрали для предотвращения бактериального роста.
- Зональное управление: беспроводные датчики Shadow и регуляторы Boson позволяют задавать влажность от 5% до 60% в каждой комнате.
- Сложности реализации
Трубопроводы высокого давления (HPIN04-PTFE) требовали ювелирной прокладки в стесненных условиях запотолочного пространства, а их подключение к центральному модулю M12UV — точной калибровки давления.
4. Вентиляция: баланс между комфортом и нормами
- Кухни и санузлы
Вытяжные зонты над плитами (до 350 м³/ч) с рециркуляцией и отдельные системы для санузлов (кратность обмена до 4,7) спроектированы с учетом пиковых нагрузок. - Деталь: канальные вентиляторы с низким уровнем шума (менее 25 дБ) и обратными клапанами.
- Гибридные решения
В зоне персонала использована комбинация существующих и новых воздуховодов с автоматическими заслонками для перераспределения потоков.
Технические нюансы, которые стоит отметить
- Дренажная система
Конденсат от внутренних блоков отводится через трубы PPR с уклоном 0,01 и капельными воронками HL21, исключающими засоры и запахи. - Электробезопасность
Все оборудование заземлено по нормам ПУЭ, а кабельные трассы проложены в гофре с огнестойким покрытием. - Адаптивность
В проекте заложена возможность модернизации: например, добавления датчиков CO₂ или интеграции с системой «умный дом».
Заключение: почему этот проект — эталонный
Работа над апартаментами на Варварке показала, как даже в сложных условиях (ограниченное пространство, строгие дизайн-требования) можно добиться бесшумности, энергоэффективности и абсолютного контроля микроклимата. Здесь нет «типовых» решений — каждый узел просчитан под конкретные задачи, будь то охлаждение винного хранилища или подача свежего воздуха в гостиную с панорамными окнами.
P.S. Если ваш проект требует не просто монтажа кондиционеров, а комплексного подхода — от точных расчетов воздухообмена до скрытого монтажа — мы готовы предложить решения, где инженерия встречается с эстетикой.
Таблица использованного оборудования в проекте
| Категория оборудования | Наименование | Модель | Описание |
|---|---|---|---|
| Приточные установки | Приточная установка | Breezart 6000 Lux | Установка с электрическим нагревателем, фильтром G4, системой JetLogic, вентилятором Ebmpapst. |
| Вытяжные установки | Вытяжная установка | Breezart 3700 Extra | Установка с вентилятором EBMPapxt, управлением 0…10В, синхронизацией с приточными установками. |
| Канальные вентиляторы | Канальный вентилятор | CK 125, CK 200, CK 250, CK 315 | Вентиляторы для распределения воздуха, высокая производительность, низкий уровень шума. |
| Кондиционеры | Кассетный блок | AUX ALCA-H18/ADR1A | Инверторные мультисистемы, высокая энергоэффективность, гибкость подключения. |
| Наружный блок | AUX AM2-H18/4DR1B | Наружные блоки для мультисистем, поддержка до 5 внутренних блоков, широкий температурный диапазон. | |
| Шумоглушители | Пластинчатый шумоглушитель | RSA 300×150/1000 | Шумоглушители для поглощения аэродинамического шума в воздуховодах. |
| Воздухораспределители | Диффузоры | ДПУ-М, ДПУ-К | Диффузоры для подачи и удаления воздуха, регулирование расхода, различные типы струй. |
| Переточные решетки | АП | Решетки для перераспределения воздуха между помещениями, предотвращение обзора. | |
| Дроссель-клапаны | Дроссель-клапан | Круглого сечения | Клапаны для регулирования или перекрытия воздушных потоков, управление ручным механизмом. |
| Тепловое оборудование | Воздухонагреватель | П1 (ПЗ02 #200 L300) | Воздухонагреватели для поддержания температуры в помещениях. |
| Воздухоохладитель | П2 (ПЗ02 #200 L400) | Обеспечивает охлаждение воздуха в помещениях. | |
| Тепловой насос | П3 (ПЗ02 #250 L600) | Используется для переноса тепла между различными зонами. | |
| Кондиционер | AUX AM2-H18/4DR1B | Обеспечивает кондиционирование воздуха в помещениях. |
Эта таблица охватывает основное оборудование, использованное в проекте, и кратко описывает его характеристики и назначение. Чтобы уточнить подробности и (или) расчитать проект системы кондиционирования и вентиляции на ваши апартаменты обращайтесь к эспертам ДИ ПИ КЛИМАТИЧЕСКИЕ СИСТЕМЫ по телефонам, указанным на сайте.
